ASRock Z390 Phantom Gaming ITX/ac review


Zoals elke generatie doet ook ASRock mee in de bovenste regionen van ITX moederborden. Het segment waar we weten dat we meer betalen dan bij standaard ATX bordjes voor dezelfde aansluitingen, maar in de wetenschap dat ITX behuizingen het segment van de echte liefhebbers zijn is een top notch Z390 ITX bord natuurlijk een broodnodig onderdeel van elke moederbord line-up.

Met een prijskaartje rond de 200 euro zet ASRock hoog in, zij het een stuk minder hoog dan Asus, en daarvoor denken ze een echt compleet bord te kunnen leveren. We duiken erin.

Uitpakken


In de doos: boekjes, driver dvdtje, een redelijk suf stickertje, een externe antenne (woo) voor de snelle 1733MHz WiFi -ac oplossing (woo), en een standaard zwart I/O shield. Volgende generatie geintegreerde I/O shields in het hoge segment svp ASRock.





Bouw en features

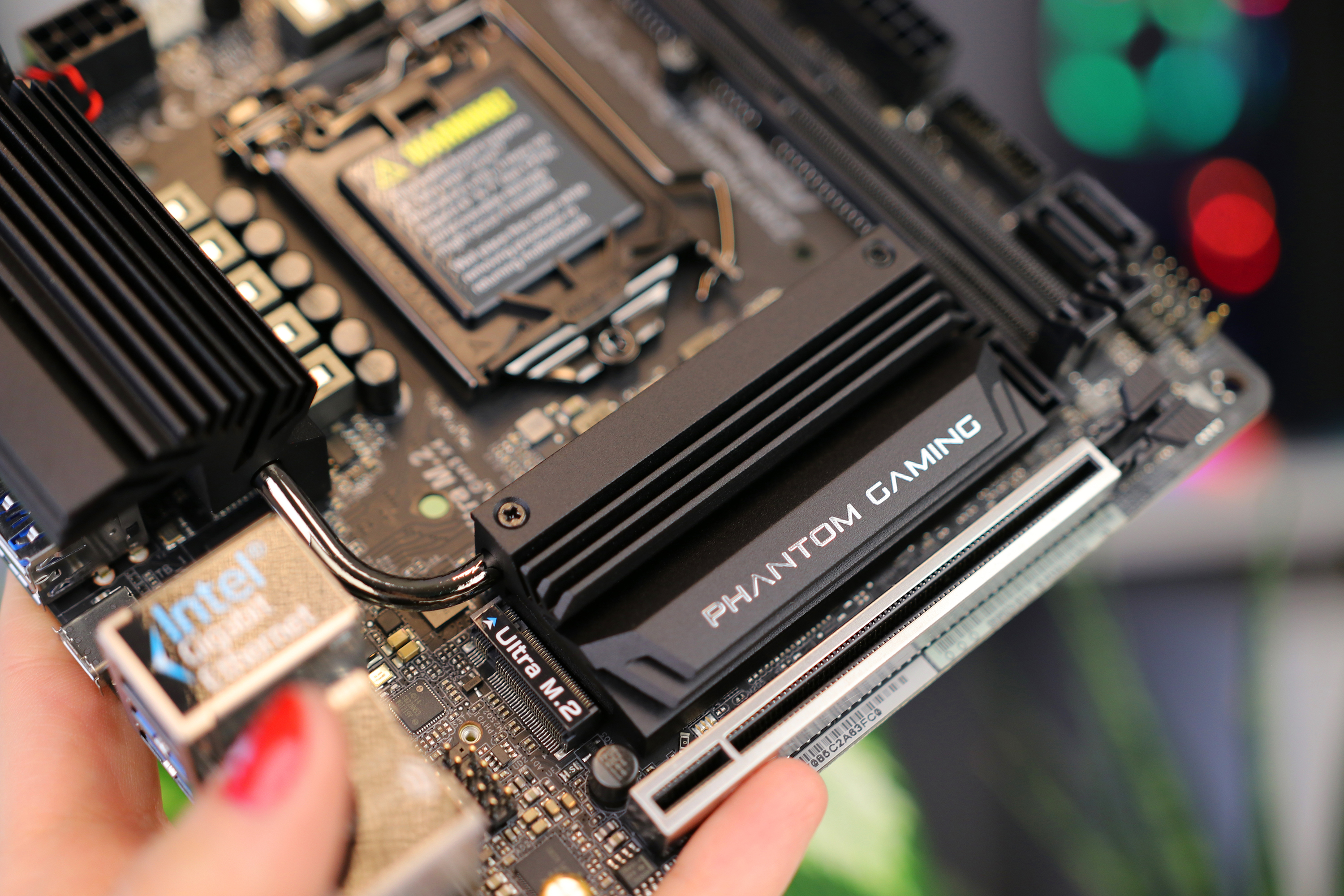

ASRock gaat voor een neutrale (veel zwart) uitstraling met wat wat forse, functioneel gevormde heatsinks. Geen in-your-face verhaal wat we ook niet vaak zien bij ASRock, en dat zal smaak afhankelijk een sterk voor- of nadeel kunnen zijn. Die lelijke Intel sticker en de rood-zwarte kabel zie ik graag verdwijnen, dergelijke kleine details allen toch net even op ondanks dat je ze zelf kan ondervangen. Koelblok met heatpipe voor de M.2 SSD is wel leuk gedaan, en het feit dat er nog één achterop zit maakt dit een capabel beestje voor opslag.








Hoewel ‘slechts’ vijf phases niet heel spannend klint zijn het wel sterke phases dankzij de ISL99227 power stages, die power stages zijn niet goedkoop, en tot veel meer in staat dan de meesten zullen denken. We treffen ze daarom soms ook aan op high-end X299 moederborden van ASRock om maar wat te noemen. Andere componenten doen niet onder in het totaalplaatje, dus de basis voor een i9 9900K lijkt te staan.



Zeven USB poorten lijken mij prima voor de meeste gebruiksscenario’s.


Specificaties



Gaming Armor
Power
– Hi-Density Power Connector
Memory
– 15μ Gold Contact in DIMM Slots
VGA Card
– 15μ Gold Contact in VGA PCIe Slot (PCIE1)
Internet
– Intel® LAN
Cooling
– 8 Layer PCB
– 4 x 2oz copper
– Heat Pipe Design
Audio
– Creative Sound Blaster™ Cinema 5

Unique Feature
ASRock USB 3.1 Gen2
– ASRock USB 3.1 Gen2 Type-A Ports (10 Gb/s)
ASRock Super Alloy
– Premium 60A Power Choke
– 60A Dr.MOS
– Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
– Matte Black PCB
– High Density Glass Fabric PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop

CPU
– Supports 9th and 8th Gen Intel® Core™ Processors (Socket 1151)
– Digi Power design
– 7 Power Phase design
– Supports Intel® Turbo Boost 2.0 Technology
– Supports Intel® K-Series unlocked CPUs
– Supports ASRock BCLK Full-range Overclocking

Chipset
– Intel® Z390

Memory
– Dual Channel DDR4 Memory Technology
– 2 x DDR4 DIMM Slots
– Supports DDR4 4500+(OC) / 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
– Supports ECC UDIMM memory modules (operate in non-ECC mode)
– Max. capacity of system memory: 32GB*
– Supports Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM Slots

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
– 128Mb AMI UEFI Legal BIOS with multilingual GUI support
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Support
– DRAM, VTT DDR, PCH +1.0, VCCIO, VCCPLL_V5, VCCST_SFR, VCCSA, VCCPLL, VCCPLL_V4, V_PEGRCOMP Voltage Multi-adjustment

Graphics
– Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only)
– Three graphics output options: HDMI, DisplayPort 1.2 and Intel® Thunderbolt™ 3
– Supports Triple Monitor
– Supports HDMI 2.0 with max. resolution up to 4K x 2K (4096×2160) @ 60Hz
– Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096×2304) @ 60Hz
– Supports Intel® Thunderbolt™ 3 with max. resolution up to 4K x 2K (4096×2304) @ 60Hz
– Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 2.0 Port (Compliant HDMI 2.0 monitor is required)
– Supports HDR (High Dynamic Range) with HDMI 2.0
– Supports HDCP with HDMI 2.0, DisplayPort 1.2 and Intel® Thunderbolt™ 3
– Supports 4K Ultra HD (UHD) playback with HDMI 2.0, DisplayPort 1.2 and Intel® Thunderbolt™ 3

*Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

Audio
– 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio support
– Supports Surge Protection
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC with Differential Amplifier
– NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
– Pure Power-In
– Direct Drive Technology
– PCB Isolate Shielding
– Impedance Sensing on Rear Out port
– Individual PCB Layers for R/L Audio Channel
– Gold Audio Jacks
– 15μ Gold Audio Connector
– Supports Creative Sound Blaster™ Cinema 5

LAN
– Gigabit LAN 10/100/1000 Mb/s
– Giga PHY Intel® I219V
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection
– Supports Energy Efficient Ethernet 802.3az
– Supports PXE

Wireless LAN
– Intel® 802.11ac WiFi Module
– Supports IEEE 802.11a/b/g/n/ac
– Supports Dual-Band (2.4/5 GHz)
– Supports high speed wireless connections up to 1733Mbps
– 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
– Supports Bluetooth 5.0 + High speed class II
– Supports MU-MIMO

Slots
– 1 x PCI Express 3.0 x16 Slot (PCIE1: x16 mode)*
– 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module and Intel® CNVi (Integrated WiFi/BT) (on the rear I/O)
– 15μ Gold Contact in VGA PCIe Slot (PCIE1)

*Supports PCIe riser cards to extend one x16 slot to two x8 slots
Supports NVMe SSD as boot disks

Storage
– 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
– 1 x Ultra M.2 Socket (M2_2), supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*If M2_1 is occupied by a SATA-type M.2 device, SATA3_1 will be disabled.

**Supports Intel® Optane™ Technology
Supports NVMe SSD as boot disks

Connector
– 1 x Chassis Intrusion Header
– 1 x RGB LED Header*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 1 x Chassis Fan Connector (4-pin)*****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
– 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection)
– 1 x USB 3.1 Gen1 Header (Supports 2 USB 3.1 Gen1 ports) (Supports ESD Protection)

*Supports in total up to 12V/3A, 36W LED Strip

**Supports in total up to 5V/3A, 15W LED Strip

***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_OPT/W_PUMP can auto detect if 3-pin or 4-pin fan is in use.

*****The Chassis Fan Connector supports the chassis fan of maximum 1A (12W) fan power.

Rear Panel I/O
– 2 x Antenna Ports
– 1 x PS/2 Mouse/Keyboard Port
– 1 x HDMI Port
– 1 x DisplayPort 1.2
– 1 x Intel® Thunderbolt™ 3 (Compatible with USB 3.1 Gen2 and USB-C Display)*
– 1 x Optical SPDIF Out Port
– 4 x USB 3.1 Gen2 Type-A Ports (10 Gb/s) (Supports ESD Protection)
– 2 x USB 3.1 Gen1 Ports (Supports ESD Protection)
– 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
– 1 x Clear CMOS Button
– HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

*Supports USB PD 2.0 up to 12V@3A (36W) charging

Software and UEFI
Software
– ASRock Phantom Gaming Tuning
– ASRock Polychrome RGB
– ASRock Key Master
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Support CD
– Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Accessories
– Quick Installation Guide, Support CD, I/O Shield
– 2 x SATA Data Cables
– 1 x ASRock WiFi 2.4/5 GHz Antenna
– 2 x Screws for M.2 Sockets

Hardware Monitor
– Temperature Sensing: CPU, CPU/Water Pump, Chassis Fans
– Fan Tachometer: CPU, CPU/Water Pump, Chassis Fans
– Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis Fans
– CASE OPEN detection
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, VCCSA, VCCST

Form Factor
– Mini-ITX Form Factor: 6.7-in x 6.7-in, 17.0 cm x 17.0 cm
– 8 Layer PCB
– 4 x 2oz copper

OS
– Microsoft® Windows® 10 64-bit

Certifications
– FCC, CE
– ErP/EuP ready (ErP/EuP ready power supply is required)

UEFI


Eigenlijk zien we van de grote vier binnen Nederland geen echt slechte biossen meer. Zoeken naar functionaliteit die een typische gebruiker mist is een zinloze exercitie, en ik maak de veilige assumptie dat je dit bord niet koopt voor extreem overclocken.




Ik werk vrij veel met ASRock borden en ken de bios dan ook goed. Ben te spreken over de bundeling van bepaalde settings, oftewel het overzicht is goed, en eigenlijk het enige wat ik zelf zou zien verdwijnen is het veranderen van settings met het muiswiel; soms scroll je per ongeluk en weet je niet meer hoe het stond. Kleinigheidje, niets om echt wakker van te liggen, net als het feit dat zowel MSI als Gigabyte bios-bazen Asus hebben gevolgd met het tonen van een overzicht van veranderingen alvorens je opslaat. Ook dat zou ASRock nog kunnen doen, maar again: het kan er gewoon prima mee door. En ja, dit zijn de screenshots van de Taichi because.. reasons, in grote lijnen zie je toch geen verschil.

Testmethode


Z370 launch (en daarmee onze reviews) kwam voordat de inmiddels bekende spectre en meltdown kwetsbaarheden werden gepatcht. Ook is Windows 10 van een mooie feature update voorzien en zodoende testen we Z390 borden dan ook vers, en enkel tegen elkaar. Maar gelukkig hebben we er geen gebrek aan.

Aan de hardware kant weinig veranderingen:

Processor: Intel Core i7-8700K, die komt tenslotte vrij uit de Z370 bench gezien we geen Z370 borden meer verwachten. Nog altijd een high-end consumer SKU die een modern Z390 moederbord met slechte stroomvoorziening kan afstraffen. Omdat de 8700K een integratie GPU heeft maken we daar gebruik van.


Geheugen: Corsair Vengeance LPX 16GB 3000MHz, in dual-channel setup. Deze set heeft zich door de jaren stabiel en uitermate compatible getoond, dus houden we aan, met XMP settings. Een neutrale uitstraling vinden we ook nooit erg.


De voeding is wederom afkomstig uit de stallen van Seasonic in de vorm van een Prime Titanium 850W, de huidige high-end consumer range van Seasonic. 850 Watt is een beetje overkill, maar lage capaciteit voedingen zijn een zeldzaamheid. Dito als bij het werkgeheugen houden we vast aan de componenten die zich door de vele testen heen betrouwbaar, compatible en stabiel hebben getoond.


Voor opslag maken we gebruik van Samsung hun 960 PRO PCIe SSD.


Alle systemen worden met een schone Windows 10 Pro x64 installatie getest op onze trusty Cooler Master test bench zoals je in menig foto wel zal hebben gezien.

We maken gebruik van de laatst beschikbaar gestelde bios op moment van testen. Om eventuele invloeden van ‘handige’ snelheid verhogende features tegen te gaan, vrijwel elke fabrikant biedt iets van een multi-core verbetering, gaan we uit van een handmatige instellingen met clocks, multipliers en voltages vastgezet. We willen tenslotte de onderliggende verschillen ervaren.

Voor prestaties richten we ons primair op Passmark, Cinebench 15 en blender, drie populaire en vooral consequente benchmarks. Binnen Cinebench kijken we naar multicore en single core performance en de invloed van de tuning van het moederbord daarop, en bij Passmark primair naar de CPU en Memory benchmarks. Die laatste test weliswaar het geheugen, maar bij een vast geheugenprofiel kunnen we wel de invloed van het moederbord op de geheugenprestaties vaststellen. Daarnaast kijken we naar een aantal verschillende AIDA64 benchmarks, geen benchmarks waar ik enorm weg van ben en heel zwaar weeg, maar desondanks een extra stukje verificatie. Elke van deze benchmarks draaien we vijf keer, we verwijderen de twee outliers en nemen het gemiddelde van de middelste drie.

PC Mark 8 vervangt PC Mark 10 uit de vorige reviews, deze toonde zich door de jaren heen stabieler. Gezien de lange duur van deze bench gaan we hier uit van drie runs.

Feitelijk gaat voor alle benchmarks op dat we pas echt conclusies kunnen trekken als de prestaties meer dan een procent of twee, en dan consequent tussen benchmarks, afwijken. Per benchmark run zelfs op een enkel moederbord is een dergelijke afwijking per run niet meer dan gebruikelijk.

De render test (Blender, BMW benchmark) is niet alleen zwaar voor de processor, maar vooral ook een stabiele load test. Verschillen in stroomverbruik in deze bench geeft dan ook een goede indicatie van het load verbruik van het moederbord zelf. Dit meten we met onze Voltcraft 450PRO.

Prestaties


Resultaten van de benchmarks:











Ook deze generatie vallen de prestaties samen te vatten als “lekker boeiend”. Uitgaande van kleine verschillen tussen meerdere varianten van één en hetzelfde bord kunnen we nauwelijks harde conclusies trekken, enkel in het stroomverbruik zien we ietwat significantere verschillen. Resultaten presenteren we verder dan ook ‘as is’ zonder inhoudelijke conclusies, bij gebrek aan mogelijkheid. Toch is het fair om even op te merken dat je een duurder bord dus koopt voor de features, bios mogelijkheden of looks, maar een duurder bord is niet per sé sneller.

Aansluitingen


Nieuw, voor uw gemak, een overzicht van de relevante headers. Let op dat we niet specificeren waar elke header toe in staat is, dit is enkel de ruwe count. Hou er rekening mee dat I/O aansluitingen over het aantal USB poorten praat, maar dat we intern naar het aantal headers (twee poorten per header) kijken.






Lijkt mij een redelijk plaatje voor een ITX bord.

RGB Showcase


Tja, daarvoor moet je deze niet kopen, want die paar ledjes aan de onderzijde zie je simpelweg niet meer met een videokaart in je PC. Dit bord past meer bij iemand die voor de stealth look gaat 😉


Conclusie


Het allerbelangrijkste om te weten is dat de 5 phases (of eigenlijk 7, maar 5 voor de CPU Powerrrr) wellicht niet heel spannend klinken, maar dat dit bord een i7 8700K en zelfs een 9900K op zijn dooie gemakje doet, zelfs de 5,0 GHz op 1,35V die we op de Asus Gene en Z390-I kwijt konden en een 240mm AIO al zwaar op zijn flikker geeft genereert hier nauwelijks warmte rondom het socket. Voor extreem overclocken zijn er betere alternatieven, maar ook dit bord is geschikt voor een i9 9900K met een beetje OC in dagelijks gebruik. Je loopt eerder tegen te warme cores aan dan te warme VRMs. Let altijd wel op een beetje airflow rond het socket, want sommige ITX cases zijn hotboxes en wij testen hier uiteraard op een open bench.

Verder? 2x M.2, 4x SATA, top-end audio, RGB, addressable RGB, 3x FAN wat de standaard is in betere ITX borden, en dan hebben we gewoon een complete high-end unit. Of bijna, want als je een case met USB 3.1 Type-C voorop hebt mis je die interne header. Op sommige cases geen probleem, op anderen in mijn optiek een keihard breekpunt. ASRock zet er wel Thunderbolt tegenover, iets wat op praktisch geen enkel ander bord zit. Helaas wel PCIe 3.0 x2 en geen x4, maar het blijft een unique selling point.

Veel moois, met een ‘mooie’ prijs van 200 euro. Wanneer we zien dat dat een kleine 50 euro minder is dan bij Asus die praktisch gezien even goed met dezelfde processors om zou gaan vinden we dat een uitstekende basis, doch zoeken we de verschillen in de features: Asus oogt in mijn optiek luxer, maar dat is natuurlijk subjectief. Asus heeft objectief betere RGB software (compatibiliteit en gebruiksgemak) en heeft wel een type-C interne header wat harde pluspunten zijn, maar niet iedereen zal die features nodig hebben. Gezien het significante prijsverschil denk ik dan dat de ASRock een prima positie geeft voor mensen die juist liever een ingetogen, strak zwart bord zien zonder in-your-face elementen, minder om complexe RGB synchronisatie geven, en/of een case hebben zonder die Type-C poort. Wat tegenwoordig overigens nog altijd het gros van de cases is, helaas. Dat zal de ASRock Z390 Phantom Gaming ITX voor velen een prima high-end bord maken, niet in de laatste plaats omdat 200 euro voor velen al meer dan prijzig genoeg is.
