ASRock Z390 Taichi (Ultimate) review


Vandaag pakken we er nog wat Z390 moederbordjes bij. Van ASRock hadden we hun mid-range knaller de Extreme4 al getest en besproken, vandaag zijn hun twee high-end modellen aan de beurt: de Taichi en Taichi Ultimate, twee borden met de nodige overeenkomsten en een paar kleine verschillen.

De Taichi Ultimate is momenteel te koop vanaf 289 euro, de non-Ultimate vanaf 239 euro.

Uitpakken Taichi

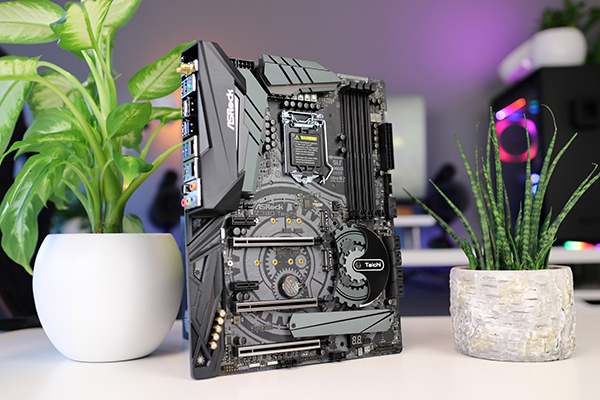

Goed, de Taichi is inmiddels een bekende naam in de ASRock line-up, dus het opvallende ‘gears’ design waren we natuurlijk al een klein beetje aan gewend. Net bordje though, en vooral een prachtige chipset heatsink.





Rondje langs het bord brengt ons geen echt grote verrassingen. Drie M.2 sloten is zeker wel chic. Stroomvoorziening is een prima combinatie van, zoals ASRock zelf natuurlijk duidelijk market, IR controller en doubler waar genoeg voor te zeggen valt. De TI Power Stages voelen een beetje een vreemde keuze, die hebben we niet gezien sinds twee generaties terug. Niet echt wat mis mee overigens, alleen zijn er op papier pittigere power stages. Het probleem met deze generatie, of eigenlijk de mazzel voor moederbordfabrikanten, is dat het niet bijster lastig is om met een half degelijke stroomvoorziening een 8700K van een praktische OC te voorzien, terwijl je bij een 9900K eerder tegen de limieten van je koeler (dat ding wordt zelfs met een AIO echt goed heet) voordat je VRMs een overweging zijn. Prima dus, maar tegelijk merken we op dat de grofweg even dure Aorus Master meer phases heeft en een efficiëntere IR power stage. Voor de goede orde, de Taichi en Taichi Ultimate hebben dezelfde componenten daar.






Achterop een best nette 8 USB en dubbele LAN, daarover straks meer.

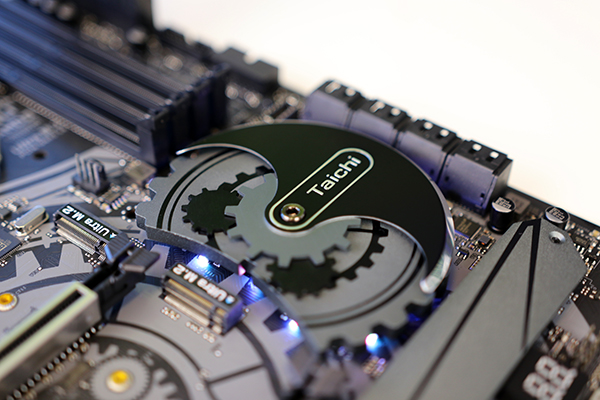

RGB, ook aanwezig, naast het logo op het I/O deel, en rond de chipset heatsink.




Uitpakken Taichi Ultimate


Ook hier zeggen we dat we het een leuk bord vinden om te zien. Grotendeels hetzelfde, maar met de kleurstelling omgedraaid. Het PCB is tot in de details hetzelfde, alleen de kleurafwijking is anders.








Het is echt een pittig spelletje zoek de verschillen, maar we kwamen eruit:
– De Ultimate heeft een extra (3e!) LAN poort achterop, een 10Gbit/s LAN poort zelfs
– De Ultimate heeft een externe WiFi antenne en een veel krachtigere WiFi chip
– De Ultimate heeft fysieke power- en reset knoppen.
– De Ultimate heeft duidelijk een toffere naam, want Ultimate.

Toegegeven, de 3 LAN poorten achterop zijn wel tof.


Specs en features Z390 Taichi


De specs en features, de verschillen staan hierboven al vermeld, voor de rest is het gelijk.

Unique Feature
ASRock USB 3.1 Gen2
– ASRock Front Panel Type C USB 3.1 Gen2 Header (10 Gb/s)
– ASRock Rear USB 3.1 Gen2 Type-A Ports (10 Gb/s)
– ASRock Rear USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
– XXL Aluminum Alloy Heatsink
– Premium 60A Power Choke
– Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
– Dual-Stack MOSFET (DSM)
– Combo Caps (Nichicon 12K Black Caps)
– Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
– I/O Armor
– Matte Black PCB
– High Density Glass Fabric PCB
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop

CPU
– Supports 9th and 8th Gen Intel® Core™ Processors (Socket 1151)
– IR Digital PWM
– 12 Power Phase design
– Supports Intel® Turbo Boost 2.0 Technology
– Supports Intel® K-Series unlocked CPUs
– Supports ASRock BCLK Full-range Overclocking
– Supports ASRock Hyper BCLK Engine II

Chipset
– Intel® Z390

Memory
– Dual Channel DDR4 Memory Technology
– 4 x DDR4 DIMM Slots
– Supports DDR4 4200+(OC)/ 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
– Supports ECC UDIMM memory modules (operate in non-ECC mode)
– Max. capacity of system memory: 64GB*
– Supports Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM Slots

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.
BIOS
– 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
– Supports Secure Backup UEFI Technology
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Support
– CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment

Graphics
– Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only)
– Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
– Supports HDMI with max. resolution up to 4K x 2K (4096×2160) @ 30Hz
– Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096×2304) @ 60Hz
– Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
– Supports HDCP with HDMI and DisplayPort 1.2 Ports
– Supports 4K Ultra HD (UHD) playback with HDMI and DisplayPort 1.2 Ports

*Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

Audio
– 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio support
– Supports Surge Protection
– Supports Purity Sound™ 4
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC with Differential Amplifier
– NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
– Pure Power-In
– Direct Drive Technology
– PCB isolate shielding
– Impedance Sensing on Rear Out port
– Individual PCB Layers for R/L Audio Channel
– RGB LED
– Gold Audio Jacks
– 15μ Gold Audio Connector
– Supports DTS Connect

LAN
– Gigabit LAN 10/100/1000 Mb/s
– 1 x Giga PHY Intel® I219V, 1 x GigaLAN Intel® I211AT
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection
– Supports Dual LAN with Teaming*
– Supports Energy Efficient Ethernet 802.3az
– Supports PXE

*Teaming is supported on Windows® 10 RS2 and above.

Wireless LAN
– Intel® 802.11ac WiFi Module
– Supports IEEE 802.11a/b/g/n/ac
– Supports Dual-Band (2.4/5 GHz)
– Supports high speed wireless connections up to 433Mbps
– Supports Bluetooth 4.2 / 3.0 + High speed class II

Slots
– 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE5: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
– 2 x PCI Express 3.0 x1 Slots (Flexible PCIe)
– Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
– Supports NVIDIA® Quad SLI™ and SLI™
– Supports NVIDIA® NVLink™ with dual NVIDIA® GeForce RTX series graphics cards**
– 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
– 15μ Gold Contact in VGA PCIe Slot (PCIE2)

*Supports NVMe SSD as boot disks

**NVIDIA® NVLink™ Bridge does not come with the package. Please purchase it from NVIDIA® if necessary.
Storage
– 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
– 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
– 1 x Ultra M.2 Socket (M2_1), support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
– 2 x Ultra M.2 Sockets (M2_2 and M2_3), support M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.
M2_3, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.

**Supports Intel® Optane™ Technology
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit

Connector
– 1 x TPM Header
– 1 x Power LED and Speaker Header
– 2 x RGB LED Headers*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
– 1 x Thunderbolt™ AIC Connector (5-pin)
– 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Intel® Z390) (Supports ESD Protection)
– 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
– 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
– 1 x Performance Mode / Easy OC Header
– 1 x Dr. Debug with LED

*Support in total up to 12V/3A, 36W LED Strip

**Supports in total up to 5V/3A, 15W LED Strip

***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1~6/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O
– 2 x Antenna Ports
– 1 x PS/2 Mouse/Keyboard Port
– 1 x HDMI Port
– 1 x DisplayPort 1.2
– 1 x Optical SPDIF Out Port
– 3 x USB 3.1 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
– 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
– 4 x USB 3.1 Gen1 Ports (Intel® Z390) (Supports ESD Protection)
– 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
– 1 x Clear CMOS Button
– HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software and UEFI
Software
– ASRock A-Tuning
– ASRock Polychrome RGB
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Support CD
– Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Accessories
– Quick Installation Guide, Support CD, I/O Shield
– 4 x SATA Data Cables
– 1 x ASRock SLI_HB_Bridge_2S Card
– 2 x ASRock WiFi 2.4/5 GHz Antennas
– 3 x Screws for M.2 Sockets

Hardware Monitor
– Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU Cold Bug Killer

Form Factor
– ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

OS
– Microsoft® Windows® 10 64-bit

Certifications
– FCC, CE
– ErP/EuP ready (ErP/EuP ready power supply is required)

Specs en Features Z390 Taichi Ultimate


Unique Feature
ASRock USB 3.1 Gen2
– ASRock Front Panel Type C USB 3.1 Gen2 Header (10 Gb/s)
– ASRock Rear USB 3.1 Gen2 Type-A Ports (10 Gb/s)
– ASRock Rear USB 3.1 Gen2 Type-C Port (10 Gb/s)
ASRock Super Alloy
– XXL Aluminum Alloy Heatsink
– Premium 60A Power Choke
– Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
– Dual-Stack MOSFET (DSM)
– Combo Caps (Nichicon 12K Black Caps)
– Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
– I/O Armor
– Matte Black PCB
– High Density Glass Fabric PCB
AQUANTIA® 10G LAN
Intel® 802.11ac WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop

CPU
– Supports 9th and 8th Gen Intel® Core™ Processors (Socket 1151)
– IR Digital PWM
– 12 Power Phase design
– Supports Intel® Turbo Boost 2.0 Technology
– Supports Intel® K-Series unlocked CPUs
– Supports ASRock BCLK Full-range Overclocking
– Supports ASRock Hyper BCLK Engine II

Chipset
– Intel® Z390

Memory
– Dual Channel DDR4 Memory Technology
– 4 x DDR4 DIMM Slots
– Supports DDR4 4200+(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, un-buffered memory
– Supports ECC UDIMM memory modules (operate in non-ECC mode)
– Max. capacity of system memory: 64GB*
– Supports Intel® Extreme Memory Profile (XMP) 2.0
– 15μ Gold Contact in DIMM Slots

*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
– 2 x 128Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
– Supports Secure Backup UEFI Technology
– ACPI 6.0 Compliant wake up events
– SMBIOS 2.7 Support
– CPU Core/Cache, GT Core/Cache, DRAM, VTT DDR, PCH 1.0V, VCCIO, CPU PLL 2, VCCSA, VCCPLL, CPU Cold Bug Killer, CPU PLL 1, CLK VDD, DMI, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment

Graphics
– Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® UHD Graphics
– DirectX 12
– HWA Encode/Decode: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit (Decode only), MPEG2, MJPEG, VC-1 (Decode only)
– Dual graphics output: Support HDMI and DisplayPort 1.2 ports by independent display controllers
– Supports HDMI with max. resolution up to 4K x 2K (4096×2160) @ 30Hz
– Supports DisplayPort 1.2 with max. resolution up to 4K x 2K (4096×2304) @ 60Hz
– Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
– Supports HDCP with HDMI and DisplayPort 1.2 Ports
– Supports 4K Ultra HD (UHD) playback with HDMI and DisplayPort 1.2 Ports

*Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.

Audio
– 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
– Premium Blu-ray Audio support
– Supports Surge Protection
– Supports Purity Sound™ 4
– Nichicon Fine Gold Series Audio Caps
– 120dB SNR DAC with Differential Amplifier
– NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
– Pure Power-In
– Direct Drive Technology
– PCB isolate shielding
– Impedance Sensing on Rear Out port
– Individual PCB Layers for R/L Audio Channel
– RGB LED
– Gold Audio Jacks
– 15μ Gold Audio Connector
– Supports DTS Connect

LAN
1 x 10 Gigabit LAN 10/100/1000/2500/5000/10000 Mb/s (AQUANTIA® AQC107):
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection
– Supports PXE
2 x Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I219V, 1 x Intel® I211AT):
– Supports Wake-On-LAN
– Supports Lightning/ESD Protection
– Supports Dual LAN with Teaming*
– Supports Energy Efficient Ethernet 802.3az
– Supports PXE

*Teaming is supported on Windows® 10 RS2 and above.

Wireless LAN
– Intel® 802.11ac WiFi Module
– Supports IEEE 802.11a/b/g/n/ac
– Supports Dual-Band (2.4/5 GHz)
– Supports high speed wireless connections up to 1733Mbps
– 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
– Supports Bluetooth 5.0 + High speed class II
– Supports MU-MIMO

Slots
– 3 x PCI Express 3.0 x16 Slots (PCIE2/PCIE4/PCIE5: single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE4); triple at x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))*
– 2 x PCI Express 3.0 x1 Slots (Flexible PCIe)
– Supports AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
– Supports NVIDIA® Quad SLI™ and SLI™
– Supports NVIDIA® NVLink™ with dual NVIDIA® GeForce RTX series graphics cards**
– 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
– 15μ Gold Contact in VGA PCIe Slot (PCIE2)

*Supports NVMe SSD as boot disks

**NVIDIA® NVLink™ Bridge does not come with the package. Please purchase it from NVIDIA® if necessary.

Storage
– 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 16), NCQ, AHCI and Hot Plug*
– 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
– 1 x Ultra M.2 Socket (M2_1), support M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
– 2 x Ultra M.2 Sockets (M2_2 and M2_3), support M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

*M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled.
If M2_2 is occupied by a SATA-type M.2 device, SATA3_3 will be disabled.
M2_3, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled.

**Supports Intel® Optane™ Technology
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit

Connector
– 1 x TPM Header
– 1 x Power LED and Speaker Header
– 2 x RGB LED Headers*
– 1 x Addressable LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
– 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)*****
– 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
– 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x 4 pin 12V Power Connector (Hi-Density Power Connector)
– 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
– 1 x Thunderbolt™ AIC Connector (5-pin)
– 2 x USB 2.0 Headers (Support 3 USB 2.0 ports) (Intel® Z390) (Supports ESD Protection)
– 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
– 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM1562 Retimer)
– 1 x Performance Mode / Easy OC Header
– 1 x Dr. Debug with LED
– 1 x Power Button with LED
– 1 x Reset Button with LED

*Support in total up to 12V/3A, 36W LED Strip

**Supports in total up to 5V/3A, 15W LED Strip

***The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

****The CPU/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.

*****The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power.
CPU_FAN2/WP, CHA_FAN1~6/WP can auto detect if 3-pin or 4-pin fan is in use.

Rear Panel I/O
– 2 x Antenna Ports
– 1 x PS/2 Mouse/Keyboard Port
– 1 x HDMI Port
– 1 x DisplayPort 1.2
– 1 x Optical SPDIF Out Port
– 3 x USB 3.1 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Supports ESD Protection)
– 1 x USB 3.1 Gen2 Type-C Port (10 Gb/s) (ReDriver) (Supports ESD Protection)
– 4 x USB 3.1 Gen1 Ports (Intel® Z390) (Supports ESD Protection)
– 3 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
– 1 x Clear CMOS Button
– HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software and UEFI
Software
– ASRock A-Tuning
– ASRock Polychrome RGB
– ASRock XFast LAN
UEFI
– ASRock EZ Mode
– ASRock Full HD UEFI
– ASRock My Favorites in UEFI
– ASRock Instant Flash
– ASRock Internet Flash
– ASRock Easy RAID Installer

*These utilities can be downloaded from ASRock Live Update & APP Shop.

Support CD
– Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Accessories
– Quick Installation Guide, Support CD, I/O Shield
– 4 x SATA Data Cables
– 1 x ASRock SLI_HB_Bridge_2S Card
– 1 x ASRock WiFi 2.4/5 GHz Antenna
– 3 x Screws for M.2 Sockets

Hardware Monitor
– Temperature Sensing: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Tachometer: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Fan Multi-Speed Control: CPU, CPU/Water Pump, Chassis/Water Pump Fans
– Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, DRAM, PCH 1.0V, VCCIO, DRAM VPP, VCCSA, VCCST, DMI, CPU Cold Bug Killer

Form Factor
– ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

OS
– Microsoft® Windows® 10 64-bit

Certifications
– FCC, CE
– ErP/EuP ready (ErP/EuP ready power supply is required)

UEFI


Eigenlijk zien we van de grote vier binnen Nederland geen echt slechte biossen meer. Zoeken naar functionaliteit die een typische gebruiker mist is een zinloze exercitie.




Ik werk vrij veel met ASRock borden en ken de bios dan ook goed. Ben te spreken over de bundeling van bepaalde settings, oftewel het overzicht is goed, en eigenlijk het enige wat ik zelf zou zien verdwijnen is het veranderen van settings met het muiswiel; soms scroll je per ongeluk terwijl je muis over een setting hangt en als je niet oplet of niet zo bekend bent weet je niet meer hoe het stond. Ook zou het fijn zijn als zij net als Asus, MSI en Gigabyte een overzichtje van aangepaste settings weergeven voordat je daadwerkelijk opslaat, zeker gezien de eerdere kanttekeningen. Verder, beetje standaard verhaal, geen opvallend plus- of minpunt.

Testmethode


Z370 launch (en daarmee onze reviews) kwam voordat de inmiddels bekende spectre en meltdown kwetsbaarheden werden gepatcht. Ook is Windows 10 van een mooie feature update voorzien en zodoende testen we Z390 borden dan ook vers, en enkel tegen elkaar. Maar gelukkig hebben we er geen gebrek aan.

Aan de hardware kant weinig veranderingen:

Processor: Intel Core i7-8700K, die komt tenslotte vrij uit de Z370 bench gezien we geen Z370 borden meer verwachten. Nog altijd een high-end consumer SKU die een modern Z390 moederbord met slechte stroomvoorziening kan afstraffen. Omdat de 8700K een integratie GPU heeft maken we daar gebruik van.


Geheugen: Corsair Vengeance LPX 16GB 3000MHz, in dual-channel setup. Deze set heeft zich door de jaren stabiel en uitermate compatible getoond, dus houden we aan, met XMP settings. Een neutrale uitstraling vinden we ook nooit erg.


De voeding is wederom afkomstig uit de stallen van Seasonic in de vorm van een Prime Titanium 850W, de huidige high-end consumer range van Seasonic. 850 Watt is een beetje overkill, maar lage capaciteit voedingen zijn een zeldzaamheid. Dito als bij het werkgeheugen houden we vast aan de componenten die zich door de vele testen heen betrouwbaar, compatible en stabiel hebben getoond.


Voor opslag maken we gebruik van Samsung hun 960 PRO PCIe SSD.


Alle systemen worden met een schone Windows 10 Pro x64 installatie getest op onze trusty Cooler Master test bench zoals je in menig foto wel zal hebben gezien.

We maken gebruik van de laatst beschikbaar gestelde bios op moment van testen. Om eventuele invloeden van ‘handige’ snelheid verhogende features tegen te gaan, vrijwel elke fabrikant biedt iets van een multi-core verbetering, gaan we uit van een handmatige instellingen met clocks, multipliers en voltages vastgezet. We willen tenslotte de onderliggende verschillen ervaren.

Voor prestaties richten we ons primair op Passmark, Cinebench 15 en blender, drie populaire en vooral consequente benchmarks. Binnen Cinebench kijken we naar multicore en single core performance en de invloed van de tuning van het moederbord daarop, en bij Passmark primair naar de CPU en Memory benchmarks. Die laatste test weliswaar het geheugen, maar bij een vast geheugenprofiel kunnen we wel de invloed van het moederbord op de geheugenprestaties vaststellen. Daarnaast kijken we naar een aantal verschillende AIDA64 benchmarks, geen benchmarks waar ik enorm weg van ben en heel zwaar weeg, maar desondanks een extra stukje verificatie. Elke van deze benchmarks draaien we vijf keer, we verwijderen de twee outliers en nemen het gemiddelde van de middelste drie.

PC Mark 8 vervangt PC Mark 10 uit de vorige reviews, deze toonde zich door de jaren heen stabieler. Gezien de lange duur van deze bench gaan we hier uit van drie runs.

Feitelijk gaat voor alle benchmarks op dat we pas echt conclusies kunnen trekken als de prestaties meer dan een procent of twee, en dan consequent tussen benchmarks, afwijken. Per benchmark run zelfs op een enkel moederbord is een dergelijke afwijking per run niet meer dan gebruikelijk.

De render test (Blender, BMW benchmark) is niet alleen zwaar voor de processor, maar vooral ook een stabiele load test. Verschillen in stroomverbruik in deze bench geeft dan ook een goede indicatie van het load verbruik van het moederbord zelf. Dit meten we met onze Voltcraft 450PRO.

Prestaties


Resultaten van de benchmarks:










Ook deze generatie vallen de prestaties samen te vatten als “lekker boeiend”. Uitgaande van kleine verschillen tussen meerdere varianten van één en hetzelfde bord kunnen we nauwelijks harde conclusies trekken, enkel in het stroomverbruik zien we ietwat significantere verschillen. Resultaten presenteren we verder dan ook ‘as is’ zonder inhoudelijke conclusies, bij gebrek aan de mogelijkheid daartoe. Toch is het fair om even op te merken dat je een duurder bord dus koopt voor de features, bios mogelijkheden of looks, maar een duurder bord is niet per sé sneller.

Aansluitingen


Nieuw, voor uw gemak, een overzicht van de relevante headers. Let op dat we niet specificeren waar elke header toe in staat is, dit is enkel de ruwe count. Hou er rekening mee dat I/O aansluitingen over het aantal USB poorten praat, maar dat we intern naar het aantal headers (twee poorten per header) kijken.






ASRock doet het traditioneel sterk wat SATA count betreft, en ook hier is dat het geval gezien alle concurrenten zes SATA poorten wel zat vinden. Begrijpelijk gezien de SSD prijzen en M.2 opties, maar jij zal er maar net 7 of 8 nodig hebben. Drie M.2 sloten ook een duidelijke uitschieter, met een beperkt aantal concurrenten die dat biedt, de Gene is flink duurder, de Aorus Master concurreert hier wel 1 op 1.

8 fan headers, één aRGB, twee RGB headers, lijkt mij prima. Net als de Type-C header en dubbele USB 3.0 header. De extra halve USB 2.0 header is wel een beetje apart. Wel bruikbaar voor RGB componenten, die gebruiken zelden de dubbele rij van een USB 2.0 header, maar toch opvallend.

Wat USB opties is de totale count in deze prijsklasse geen uitschieter. De LAN opties zijn dat natuurlijk wel, met slechts een handje vol borden die dat bieden. De Triple-LAN optie van de Taichi Ultimate is natuurlijk helemaal bijzonder.



Conclusie


Het zal vermoedelijk ook die triple-LAN en 10Gbit/s LAN optie zijn die mensen echt tot de Taichi Ultimate zullen aantrekken, het is een echt niche monster dankzij die paar features die lang niet iedereen zal gebruiken, maar waar een aantal liefhebbers heel gelukkig van zullen worden. De prijs van de Taichi Ultimate is ontegenzeggelijk fors, maar de basis is solide, de algemene featureset is solide met prima stroomvoorziening, stevige audio, een bovengemiddeld aantal headers, en juist die unieke features zoals 10Gbit/s LAN zijn gewoon relatief duur om toe te voegen of los aan te schaffen achteraf.

De non-Ultimate valt in mijn optiek echter tussen wal en schip. Die heeft wel een dubbele LAN plus de drie M.2 sloten wat bijna geen bord heeft, maar die levert precies die features in die hem van de concurrentie zou kunnen onderscheiden. Weg 10Gbit/s LAN, weg echt vlotte WiFi verbinding en een magere 1-stream ervoor in de plaats, en weg handige fysieke knoppen op het bord (fine, geen enorme meerwaarde, maar toch). Met een prijskaartje van 240 euro valt hij dan tussen de solide middenklassers (genoeg te vinden rond de 200 euro), en de echte high-end borden die feature technisch of stroomvoorziening technisch nog een flinke stap vooruit maken voor maar een paar tientjes meer. Geen slecht bord, en daarom een ‘Approved’ award, maar ik zie niet goed waarom je die per sé zou willen kopen anders dan een voorkeur voor looks? 8 SATA poorten biedt de Extreme4 tenslotte ook, in plaats van een derde M.2 slot kan je ook risers voor gebruiken, en als je echt om LAN prestaties geeft en dit soort bedragen uitgeeft dan pak je toch de Ultimate met zijn -echte- LAN toekomstbestendigheid?

De Taichi Ultimate houdt zich in mijn optiek dus wel standmet zijn lekkere focus op features die de concurrentie negeert, althans totdat je in een veeeel hogere budgetklasse uitkomt (Denk aan de Z390 Aorus Xtreme, of ROG Z390 Extreme). Puur op stroomvoorziening, header counts (muv SATA) en in mijn optiek ook qua fysieke aankleding moet de Taichi Ultimate het afleggen tegen de ijzersterke en grofweg even dure Aorus Master, maar dat neemt niet weg dat er een mooie ‘recommended’ is gereserveerd voor de Taichi Ultimate als knappe all-ronder en bovenal dik networking bord.

Vragen over onze reviews of de producten die we bespreken? Je vindt ons:
In onze Discord server voor chat en tech talk (gratis en geen installatie noodzakelijk).
Foritain op Twitter (auteur, test-chef)
Nadalina op Twitter (baas, foto-heldin)
YouTube



Enkele hogere res fotos voor de liefhebber, klikken voor de volledige versie:

Over Stephan

Stephan
Stephan en Nada kennen elkaar dankzij online gaming en een liefde voor toffe tech. Tegenwoordig houden zij elkaar bezig met maken van reviews van computer hardware. Hun doel: Uitgebreide reviews die je een realistisch beeld geven van wat je van het product mag verwachten.

Reageer op dit artikel

avatar
  Subscribe
Abonneren op
