Cooler Master NR200P MAX Casemod deel 2
Vandaag is het tijd voor het tweede deel van de Cooler Master NR200P MAX casemod waarin we gaan zien of ontworpen onderdelen uit deel 1 passen, radiatoren voor de custom loop gaan aanpassen en kabels gaan maken voor de ventilatoren op de externe radiator.
Nieuwe onderdelen
Aan de hand van het CAD ontwerp uit deel 1 van deze serie zijn de volgende nieuwe onderdelen gemaakt door een lokaal bedrijf met behulp van een lasersnijder en zetbank.
Deze stapel onderdelen kunnen onderverdeeld worden in vier verschillende groepen; Links: geen extra aanpassingen nodig – Midden/boven: UNC 6-32 draadtappen – Recht/onder: M3 draad tappen – midden/onderin: gaten verzinken.
Fabrikanten van pc behuizingen gebruiken een mix van grover UNC 6-32 draad (link) en fijn M3 draad (rechts). Het verschil tussen deze twee types schroefdraad is hieronder goed te zien.

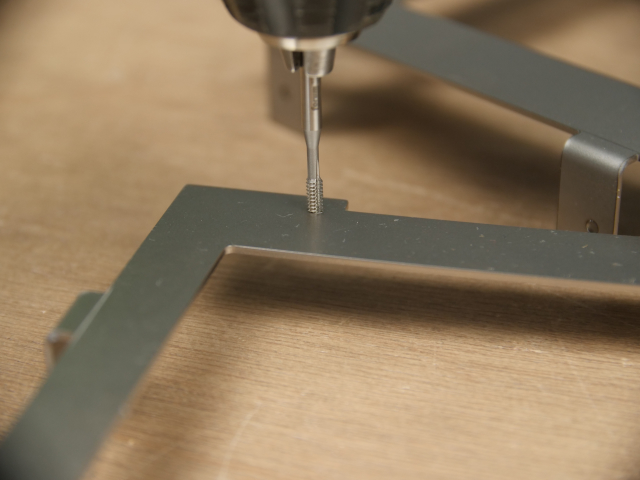

Als eerste is het tijd voor de stapel onderdelen die UNC 6-32 draad nodig hebben, alle gaten hiervoor zijn al de correcte diameter waardoor direct machinaal draad tappen mogelijk is.
Het zelfde proces kan opnieuw herhaald worden voor M3 schroefdraad.
Voor de gaten in de aluminium profielen moeten eerste de correct plek worden afgetekend.
Daarna kunnen de acht 2,5mm gaten geboord worden waarna er M3 draad in getapt kan worden.
In de kopse kant van de profielen met ook M3 draad komen, echter is het standaard gat vanuit de fabriek te groot hiervoor. Om te dit op te lossen worden dat gaten eerste groter gemaakt waarna er een standaard standoff van een moederbord inperst kan worden met een hamer.
Als laatste worden de gaten in het boven en onder paneel verzonken, dit zodat de schoef vlak is.
Bestaande onderdelen aanpassen
Een deel van het bestaande frame wordt voor de casemod gebruikt, echter moet dit wel worden aangepast. Hiervoor is met tape gemarkeerd welke materiaal weggehaald moet worden.
Dit is gedaan met behulp van een slijptol waarna de onderdelen er als volgt uitzien.
Daarna moesten er nieuwe extra gaten in het voorframe geboord worden, dit is gedaan met behulp van een template die aan het bestaande onderdeel vast geschroefd kon worden.
Test assemblage behuizing
Nadat alle aanpassingen klaar waren was het tijd voor een test assemblage en alles past.
Radiator aanpassen
De koeling van het systeem maakt gebruikt van een custom loop met twee 280mm radiatoren.
Een van deze twee radiatoren moet aangepast worden om 90 graden fitting lager te krijgen.
Omdat zonder de standaard extender het niet mogelijk is de fitting te installeren.

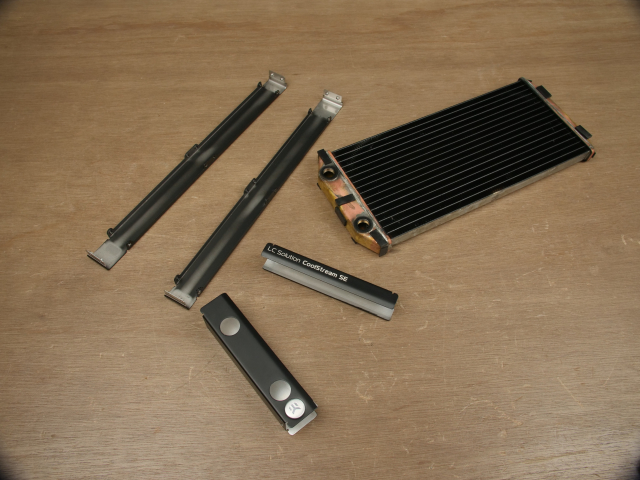

Daarom moet de radiator uit elkaar gehaald worden waarna je deze losse onderdelen hebt.
En het beoogt gat groter gemaakt kan worden met behulp van een schuurrol en dremel.

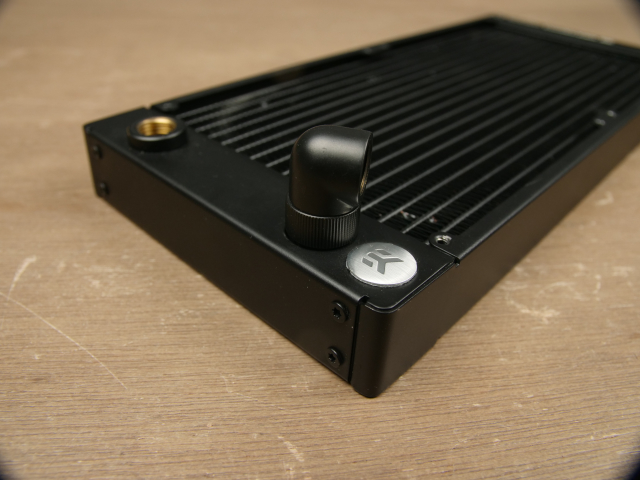

Dit resulteert in het volgende resultaat waarbij de fitting op de juiste hoogte komt.

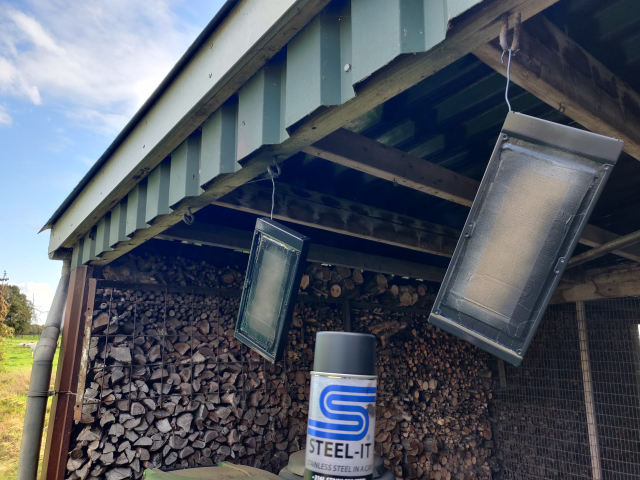

Hierna is de radiator afgepakt, geschuurd en geverfd voor een egale uitstraling.
Externe radiator kabel
De casemod heeft een optie voor een extra externe radiator voor meer koelvermogen. De ventilatoren op deze radiator moet op een manier stroom krijgen om te kunnen werken. Om het eenvoudig te houden gaan deze ventilatoren alleen worden aangestuurd met 5 volt.
De eerste kabel hiervoor een is een aangepaste sata voedings kabel met een barrel jack.
De tweede kabel is een barrel plug naar mini XLR socket kabel die achterin de io plate past.
De derde en laatste kabel is mini XLR verleng kabel.
Als laatste is een mini XLR naar fan connector verloop voor op de externe radiator.
De volgende keer
Dit was het tweede deel van de Cooler Master NR200P MAX casemod, in het volgende deel gaan we zien hoe de nieuwe en bestaande delen eruit zien wanneer ze terug zijn de poedercoater.
