Wat ik eigenlijk bij iedere behuizing doe voor het inbouwen is ruimte creëren. Ik heb de metalen strip die dwars door de behuizing loopt, en de optische drive bracket verwijdert. Dit was een startpunt om na te denken over wat ik wil huisvesten in de Grandia GD10. Op het moment van inbouwen had ik een Cooler Master SPH 1050W los liggen. De SPH is 180 mm diep, dus gemiddeld wat langer dan een standaard ATX voeding. Ik moest daarom de 120 mm fan aan de linkerzijde van de behuizing verwijderen, zodat ik genoeg ruimte had om de voeding te plaatsen. Door de diepte van de voeding kon de fan niet meer terug op zijn plaats, maar dit gaf wel ruimte om de kabels op die plek te verzamelen.


Na de voeding heb ik het moederbord geplaatst wat erg soepel ging. Ik kon het moederbord rechtstreeks in de behuizing laten zakken zonder enkel probleem. Op dat moment was het monteren van het geheugen en de CPU-koeler een fluitje van een cent. De maximale hoogte van een CPU-koeler is 138 mm.



Ik heb in mijn build een ROG MATRIX GTX580 Platinum gebruikt van ASUS. Deze videokaart heeft een lengte van 29.21 cm, dit valt binnen de grenzen van de maximale lengte van 30.98 cm.


In de 3.5 inch HDD spot heb ik één harde schijf geïnstalleerd. Monteer deze schijf en sluit deze aan voordat je de optische drive bracket monteert. Want je kunt er achteraf niet meer bij zonder de bracket te verwijderen. Idem dito voor het installeren van een 3.5 inch HDD of 2.5 inch SSD op de optische drive bracket. Installeer deze vooraf, en met voorkeur sluit de kabels alvast aan. Anders moet je met zeer krappe ruimtes gaan werk.

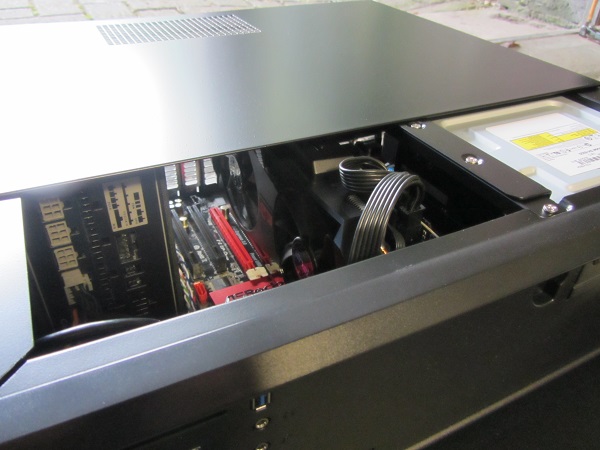

Om de optische drive bracket te installeren moeten we de metalen stip terugplaatsen. Deze is aan de voorkant en achterkant voorzien van een schroefje. Eenmaal geïnstalleerd kun je de optische drive bracket op zijn plaats installeren en vastschroeven met vier schroefjes. Zorg ervoor dat je de 24-pin ATX connector van te voren wat opzij duwt, zodat je de bracket rustig kunt laten zakken in de behuizing. Hieronder een stap voor stap transformatie van leeg, naar metalen strip en als laatst met de optische drive bracket geïnstalleerd.




Op de voorkant zien we nu de optische drive achter het aluminium deurtje verschijnen. De build is nu gereed voor gebruik!


Heb je een standaard ATX voeding gemonteerd, dan kun je gewoon gebruik maken van de 120 mm fan. Kabelmanagement zal op dit moment wel een grotere uitdaging zijn. Op de achterkant van de behuizing kun je ook nog twee 80 mm fans monteren. SilverStone adviseert om de 120 mm fans op te stellen als intake fans, en de 80 mm fans als outtake fans.
