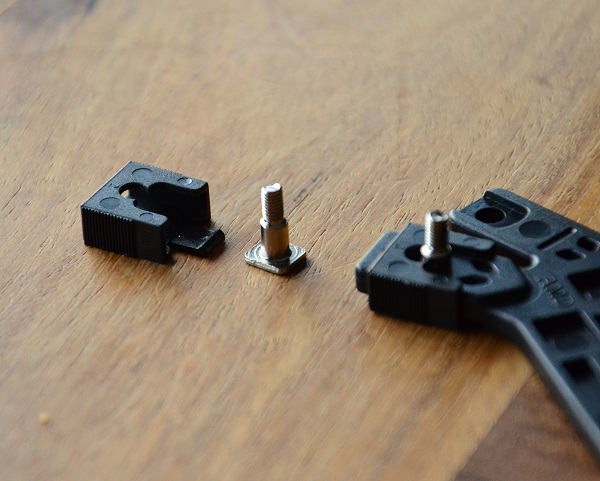

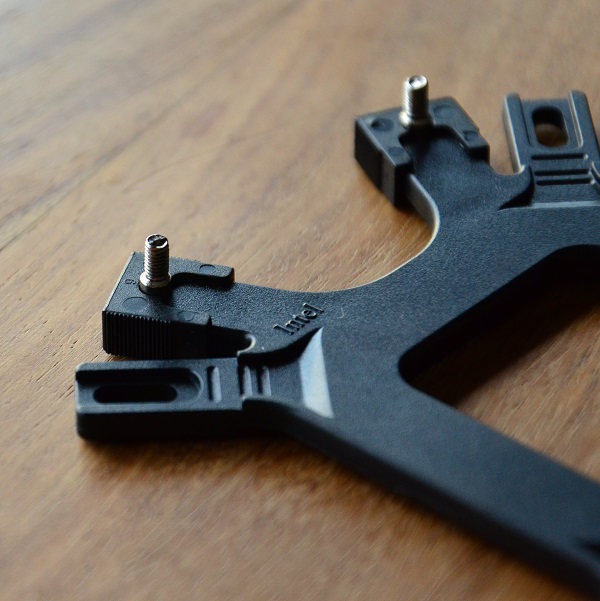

Inbouwen ga ik dit keer voor AMD laten zien. We beginnen met de schroefjes in de backplate te zetten, en de kunststof kapjes schuiven wij er over heen. En jawel, op de eerste foto had ik ze (lekker slim) op de Intel zijde gemonteerd.
Zo gaan ze dus voor AMD montage.

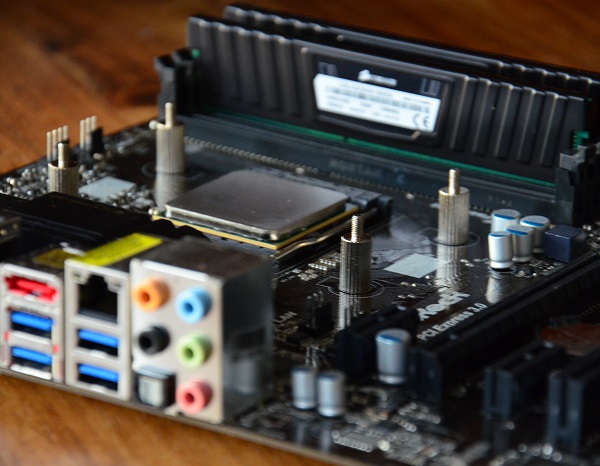

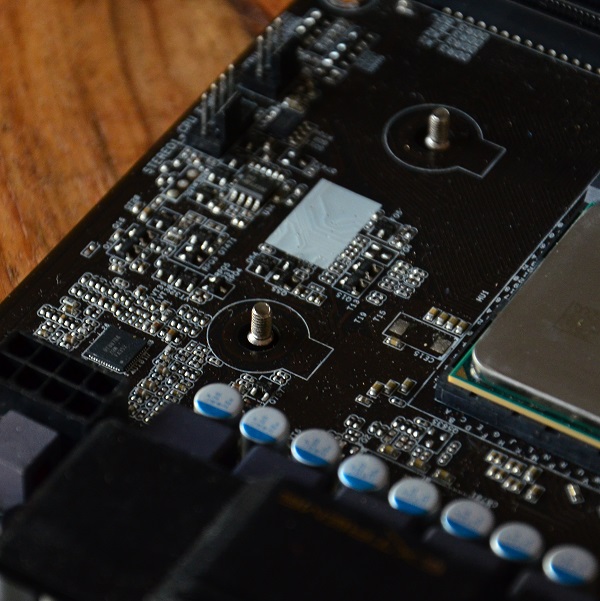

Backplate onder het moederbord, en met lange stalen stand-offs (uiteraard zit er een isolerend laagje onder) zetten we deze vast.

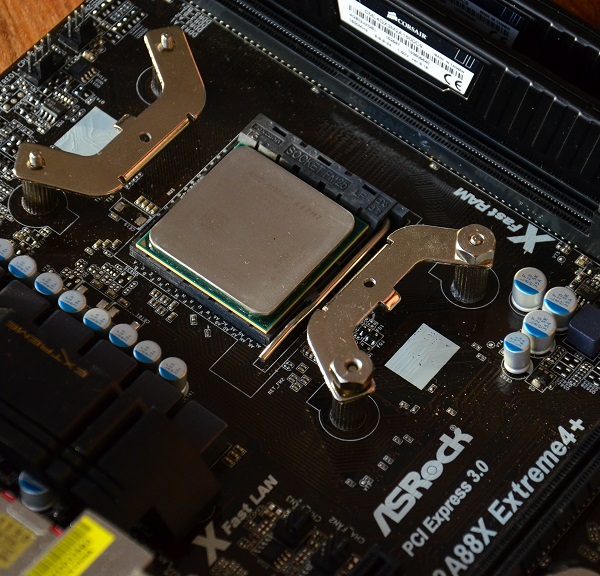

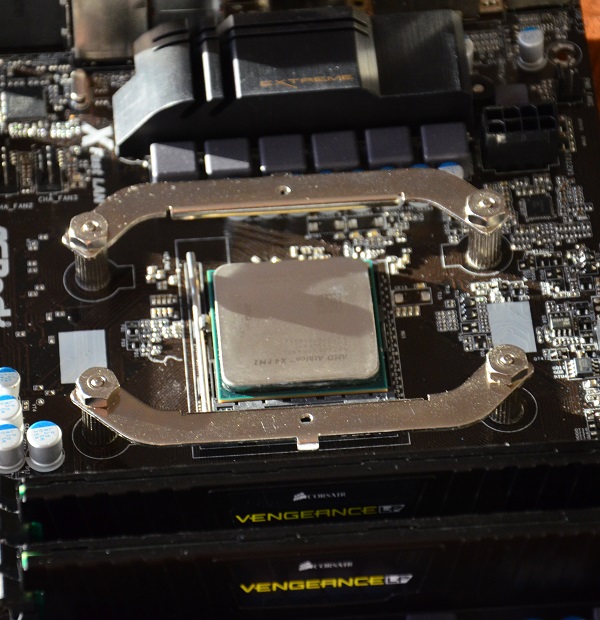

Nu kunnen we zelf kiezen welke montage plaatjes we kiezen, zo bepalen we de richting waarom de koeler gaat blazen. Ik wil hem in een traditionele voor-naar-achteren richting, dus pakken we de lange balkjes.

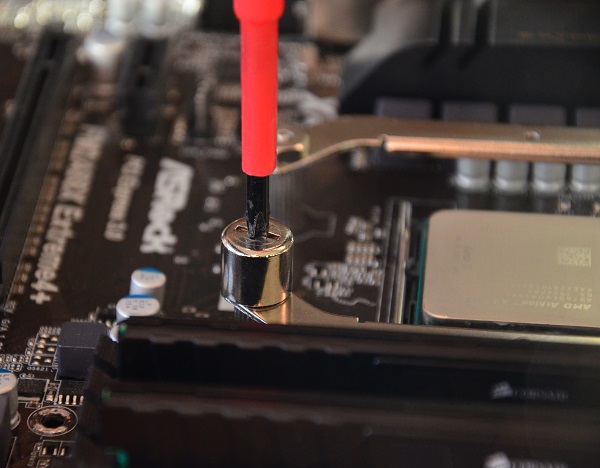

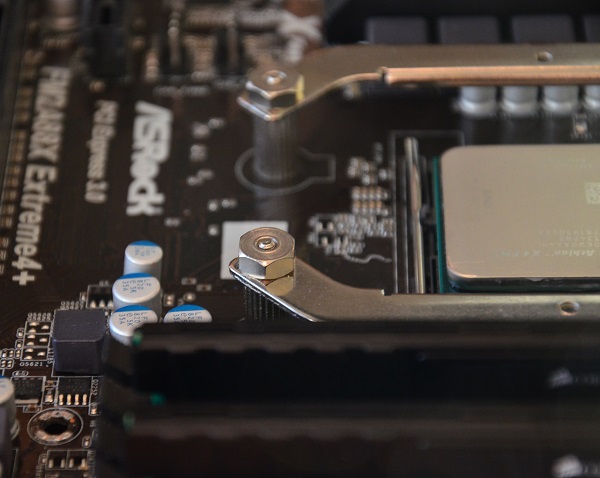

Moertjes er op, en met het meegeleverde dopje zetten we alles vast.

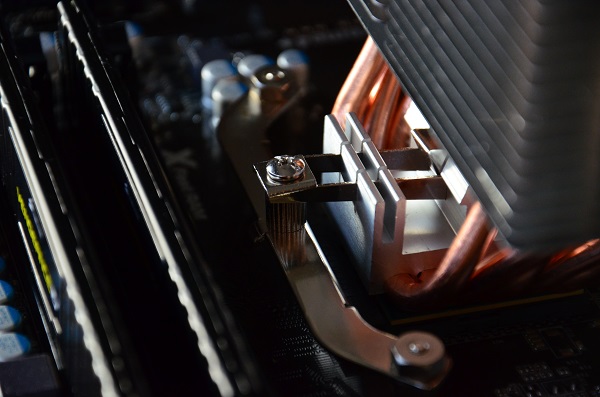

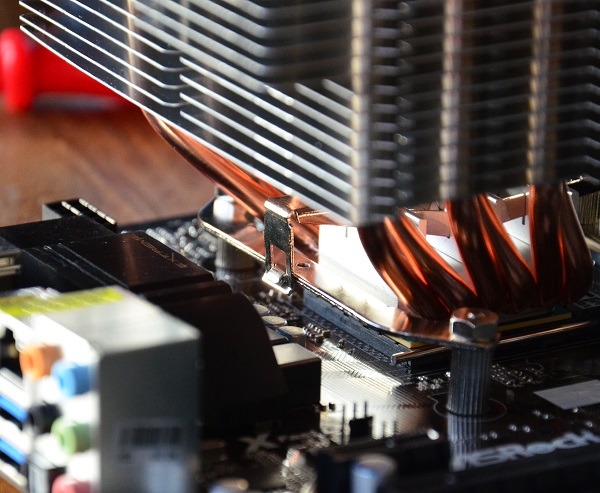

Één schroefje gaat in het balkje aan de kant van de ventilator, en vervolgens kunnen we daar het blok aan vast monteren. Aan de achterkant klemt het mechanisme, aan de voorkant schroeven we hem vast. Niet het meest innovatieve systeem, maar het werkt en is eenvoudig genoeg om uit te voeren.
Vervolgens is het enkel nog de ventilator plaatsen, de clips kunnen worden gebruikt, maar een groot deel van de uitstraling van de Hyper 612 v2 komt toch van de grote plastic clips af. Deze laatste kunnen eenvoudig op praktisch elke gewenste 120mm ventilator worden geschroefd.

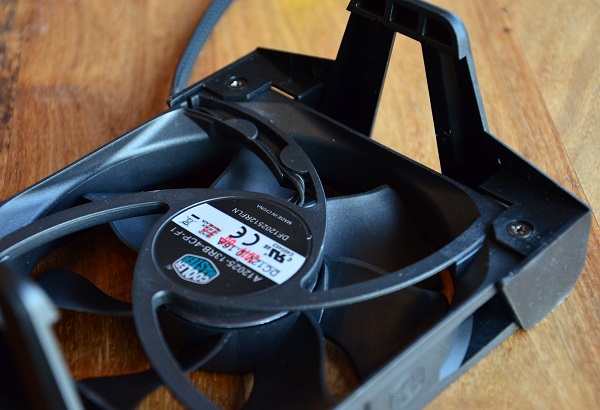

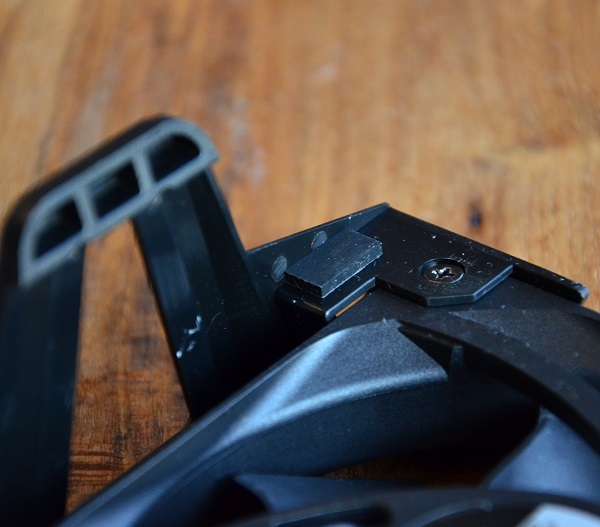

Rubberen dempers aan de binnenzijde van die forse clips zorgen voor demping van vibraties.
Vervolgens is het zo eenvoudig als dit geheel weer op het koelblok te klikken. Voordeel van deze forse clips is dat het installeren in een krappe behuizing een stukje makkelijker gaat dan met de simpele fan-clips die we bij meer koelers zien. Je duwt de ventilator er gewoon op.

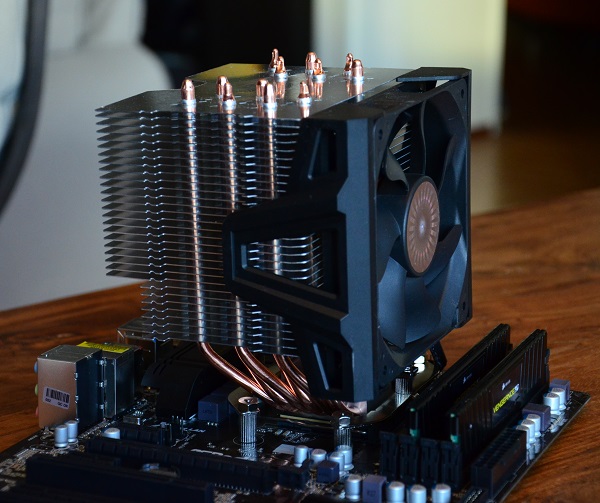

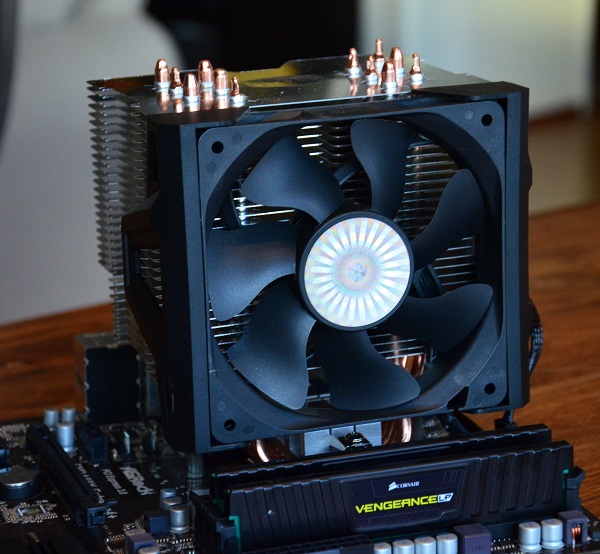

Het resultaat is een opvallende constructie. Ietwat grof, maar wel koeler die enige indruk maakt, het lijkt binnen het plaatje van Cooler Master te vallen als ik het vergelijk met andere producten van de laatste jaren.

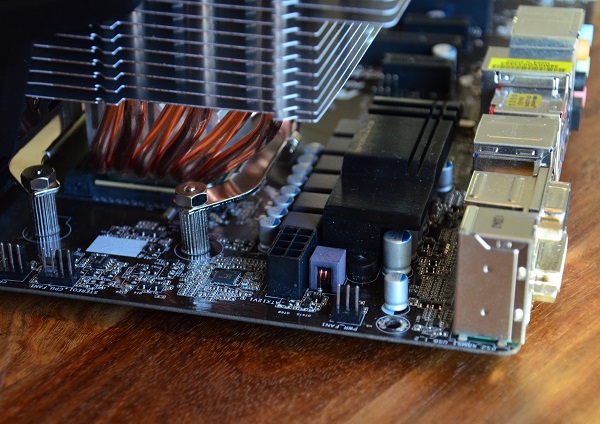

Na installatie even het moederbord weer bekijken. De flinke hoogte maakt het bereiken van de 8-pin cpu power aansluiting wel lekker makkelijk.

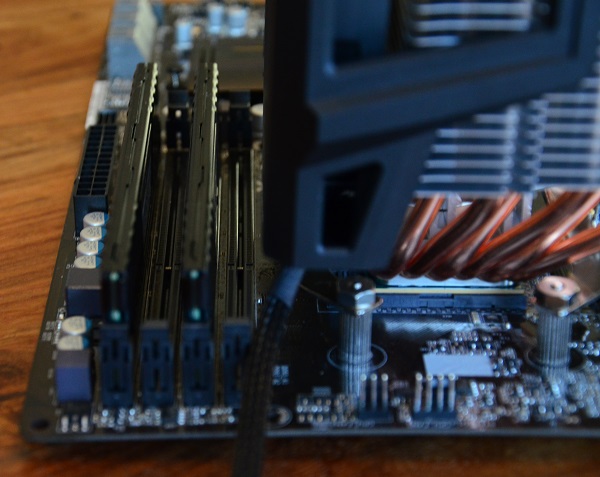

Ook zien we het voordeel van de scheve constructie: deze koeler zit het geheugen totaal niet in de weg! Veel plezier met je G.Skill RipJaws, Corsair Dominators, Avexir vanallesennogwat, etcetera.

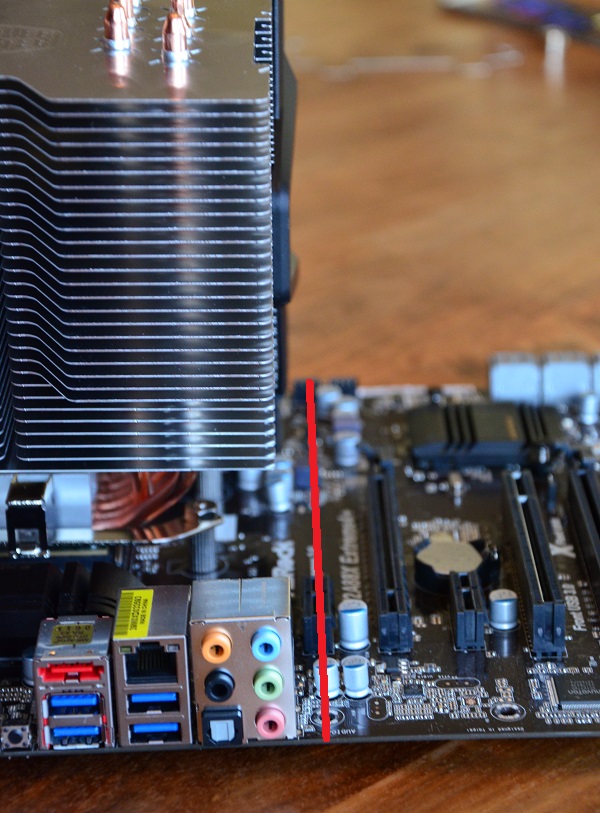

Aan de PCI-e kant is het wat krapper, niet geholpen door het feit dat dit moederbord inmiddels enige buiging vertoont. Hoewel het net mogelijk zal zijn om iets in het eerste slot te plaatsen zien we dat het plastic-fan-bracket ook net in de weg zit.

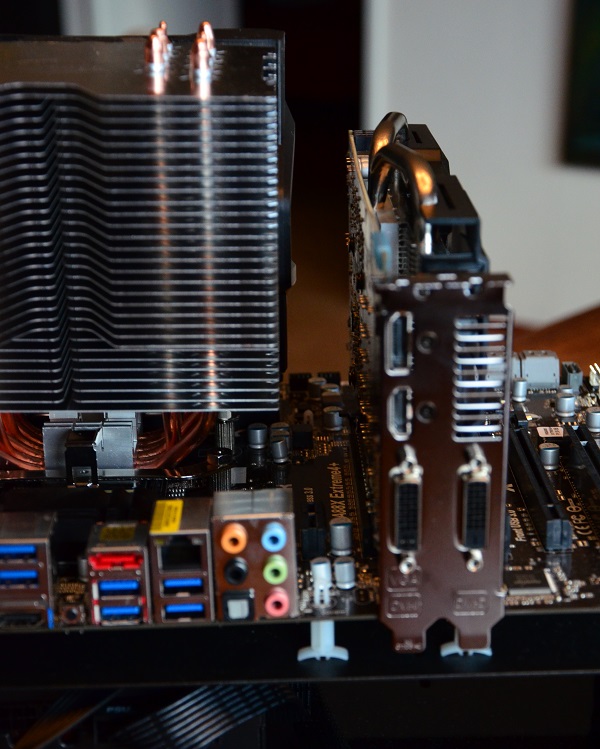

Een niet geleidend blokje en gebruik maken van de eenvoudige clips zou een oplossing kunnen bieden, al zal voor de meeste gebruikers er niets aan de hand zijn gezien de meeste moederborden het PCI-e x16 slot op de tweede locatie hebben zitten. Zo ook dit bord, waarbij de grafische kaart dus meer dan genoeg ruimte heeft.
